Pada kabel jaringan LAN, contohnya kabel Belden,terdapat warna pada kabelnya.Warna pada kabel LAN tersebut mempunyai fungsi dan artinya. Urutang warna ini penting diketahui agar komputer dapat terhubung dengan LAN atau jaringan internet dengan benar.Saat mengurutkan warna kabel jaringan,tidak boleh dilakukan dengan sembarangan, karena hal ini dapat menyebabkan komputer tidak bisa terhubung pada LAN atau pada internet.
Urutan Warna Kabel LAN
Kabel LAN memiliki 8 warna kabel yang berbeda. Urutan warna kabel LAN memiliki urutan warna kabel yang berbeda tergantung jenisnya, Straight atau Cross. Berikut ini urutan warna kabel LAN sesuai jenis kabelnya.

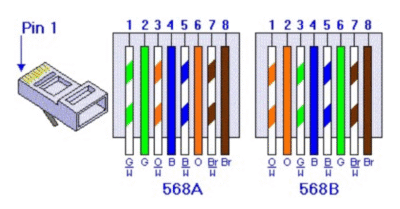

Urutan Warna Kabel LAN Jenis Straight
Putih – Orange
Orange
Putih – Hijau
Biru
Putih – Biru
Hijau
Putih – Cokelat
Cokelat.
Urutan Warna Kabel LAN Jenis Cross Ujung 1
Putih – Orange
Orange
Putih – Hijau
Biru
Putih – Biru
Hijau
Putih – Cokelat
Cokelat.
Urutan Warna Kabel LAN Jenis Cross Ujung 2
Putih – Hijau
Hijau
Putih – Orange
Biru
Putih – Biru
Orange
Putih – Cokelat
Cokelat.
Fungsi Kabel LAN Sesuai Warnanya
Setiap warna kabel LAN punya fungsinya masing-masing. Oleh karena itu, Anda tidak bisa sembarangan pasang kabel LAN atau mengurutkannya. Berikut ini fungsi kabel LAN tergantung warnanya:
Orange. Berfungsi sebagai media pengirim paket data
Putih – Orange. Berfungsi sebagai media pengirim paket data
Hijau. Berfungsi sebagai media pengirim paket data
Putih – Hijau. Berfungsi sebagai media pengirim paket data
Biru. Berfungsi sebagai media pengirim paket suara
Putih – Biru. Berfungsi sebagai media pengirim paket suara
Cokelat. Berfungsi mengirim tegangan DC
Putih – Cokelat. Berfungsi pengirim tegangan DC.
